Roemheld Centrick product manipulator

03-01-2019


Roemheld Centrick product manipulator

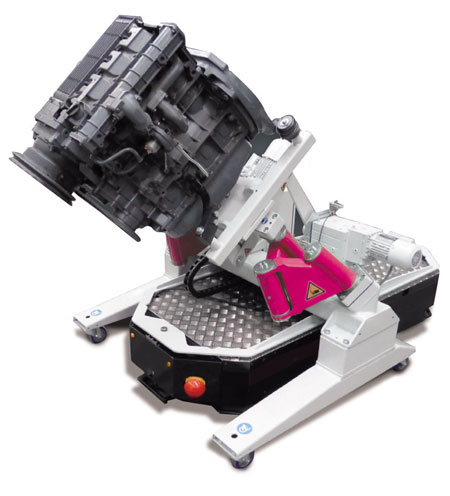

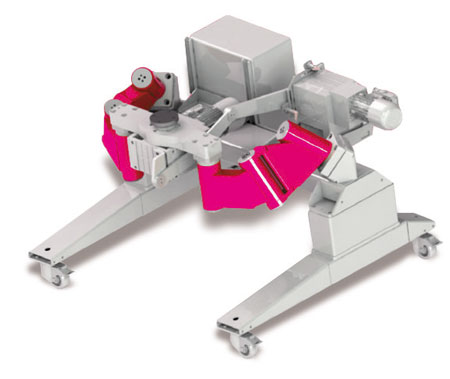

Roemheld Centrick high-tech draai-kantel-manipulatoren type A500h en A2000h:


Uitstekend hulpmiddel bij montagewerkzaamheden en handling van producten tot 500kg respectievelijk/ 2000 kg, met de gepatenteerde kantel kinematica.




Kantelen om het werkstuk zwaartepunt betekent:
- verhoogde stabiliteit en positionering
- betere veiligheid
- minder grondoppervlak vereist,
- geen verandering in de hoogte door het kantelen (= kortere procestijd)

Oneindige rotatie, koppel volgens het belasting diagram.
De draai-as is voorzien van een holle as (d50 tijdens de uitvoering A2000 / d11 uitvoeren A500)
Sferisch kantelen 90° om het werkstuk zwaartepunt volgens belasting diagram.
Het nu aangeboden variant heeft geen specifieke, werk-gerelateerd veiligheidsvoorzieningen.

Voor de elektronische componenten zijn de motoren van LENZE, voor de sturingselementen HITACHI en voor de sensoren BALLUFF gebruikt.

De aandrijving van de bewegings-assen wordt uitgevoerd met 2 of 3 AC remmotoren, afhankelijk van de uitvoering.
Aansluiting 230V 1 p
Kleur: Licht grijs,

De bediening is via tiptoetsen met 2-handsbeveiliging via afstandsbediening
De afstandsbediening is een noodstop knop aanwezig. Kabellengte 4 m

Binnen de belasting grenzen staan de manipulatoren veilig op vaste stelvoeten op een vlakke bodem.
Verstelbereik is -20 mm tot / + 35 mm.

Bij het gebruik van de Centrick bij industriële toepassingen is een droge en stofarme omgevingen noodzakelijk.
De omgevingstemperatuur mag niet hoger zijn dan 35°C

Voor meer informatie: T 010-2922233

E-mail: informatie@laagland.nl

Download de informatie

Bekijk de video
