Hoogste precisie met de Hilma MC-P 5-assen klemmen

Roemheld Hilma klemmen type MC-P voor meervlaks of 5-assig bewerken van werkstukken.





Toepassingen:

De werkstuk spansystemen van het type MC-P Z worden succesvol en voordelig ingezet bij 5-zijdige bewerkingen.
De compacte bouwvorm maakt een goede toegankelijkheid mogelijk voor de gereedschappen aan het werkstuk.
Zo kunnen meer standaard gereedschappen worden ingezet, zonder botsingsgevaar en 5-zijdige bewerkingen worden toegepast.
Door een goede bescherming tegen spanen zijn de werkstuk spansystemen MC-P Z uitstekend geschikt voor inzet op pallet systemen.
De hoge kracht en stabiliteit maken het zogenaamde 'Vorprägen' van het werkstuk overbodig.

Beschrijving:

De werkstuk spansystemen van het type MC-P Z onderscheiden zich door een zeer compacte bouwvormen de gepatenteerde module samenstelling.
Door de ver boven in de klem gemonteerde spindel wordt vervorming in het onderste deel tot een minimum gereduceerd.
Daardoor wordt een hoge stijfheid in het systeem bereikt.
De gepatenteerde modulebouw garandeert precisie, nauwkeurigheid en een hoge stabiliteit, wat direct is terug te zien in de kwaliteit van uw werkstukken.
Geleide speling is bijna tot nul gereduceerd.
Alle bouwdelen zijn gemaakt uit gehard staal.

Uitvoeringen:

MC-P mechanisch, met vaste bek

De bewegende bek wordt via de spindel aangedreven. De vaste bek zorgt voor een repeteerbare aanslag van het werkstuk.
De spankracht wordt door een momentsleutel bepaald, en is hierdoor ook exact reproduceerbaar.

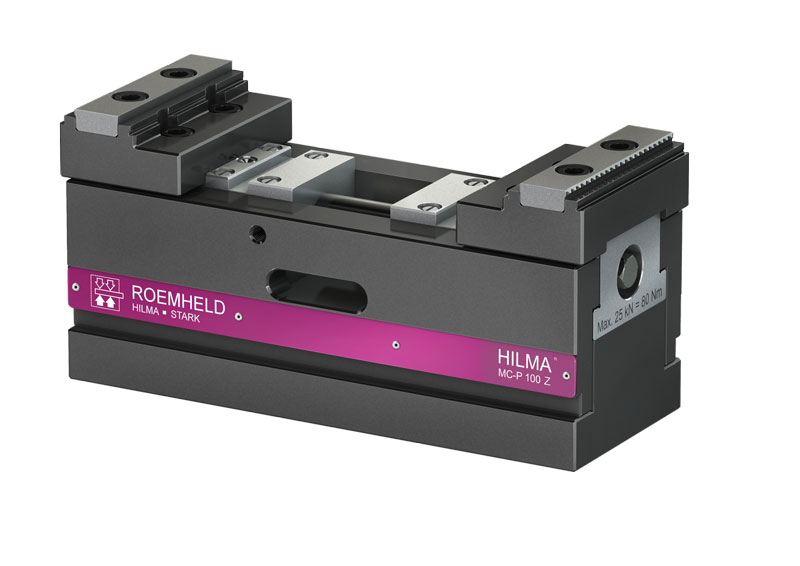

MC-P Z mechanisch, centrisch

De spankrachtopbouw wordt via een draadspindel gerealiseerd.
De beide bekken worden gelijktijdig naar het midden bewogen, doordat beide spansleden met elkaar zijn verbonden.
De spankracht wordt door een momentsleutel bepaald, en is hierdoor ook exact reproduceerbaar.

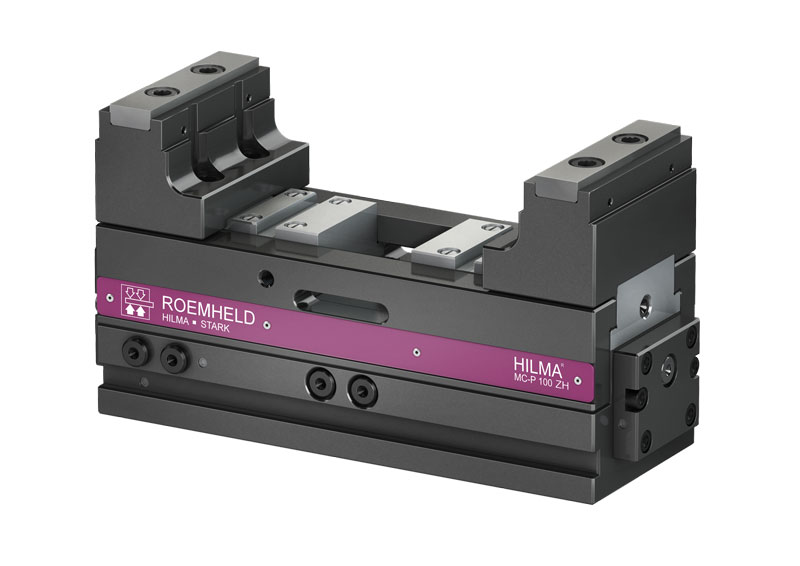

MC-P Z hydraulisch, centrisch

Bij hydraulische bedienbare uitvoering dient de druk via een extern device te worden aangevoerd.(aggregaat)
De beide bekken worden gelijktijdig naar het midden bewogen, doordat beide spansleden met elkaar zijn verbonden.
Bij het lossen gaan de bekken terug naar de begin positie. Deze positie kan met een begrenzer vastgezet kan worden, zodat onnodig ver opengaan voorkomen wordt.
De uiteindelijke spankracht dient te worden ingesteld via het aggregaat, of andere energiebron.

MC-P ZB mechanisch balance

De MC-P Z Balance heeft een uniek flexibel positie functie. Hierbij zijn de bekken pendelend in geopende toestand. Bij het draaien van de spindel bewegen de beide bekken centrisch naar elkaar. Wanneer de eerste bek tegen het werkstuk aankomt, zal alleen de tweede bek nog verder bewegen en passen de bekken zich pendelend aan de positie van het werkstuk aan.
Hierna wordt pas de spankracht verder ingesteld met een momentsleutel. De spanpositie wordt dan over de klemspil gefixeerd. Hierdoor wordt vervorming van het werkstuk voorkomen.


Voordelen:

 ● Gepatenteerde module bouw
 ● Compacte bouwvorm
 ● Hoge precisie en nauwkeurigheid van uw werkstukken, door grote stijfvastheid
 ● Hoge nulpunt stabiliteit
 ● Robuuste opbouw en goede bescherming tegen spanen
 ● Grote spanopeningen
 ● Omvangrijk bekken programma
 ● Spannen van grove- en na te bewerken delen, zonder ombouw
 ● Onderhoud vriendelijk



Meer info:

tools@laagland.nl

Documentatie:

MC-P

MC-P Z

MC-P B
