Roemheld hydraulische spanners voor opspanmallen

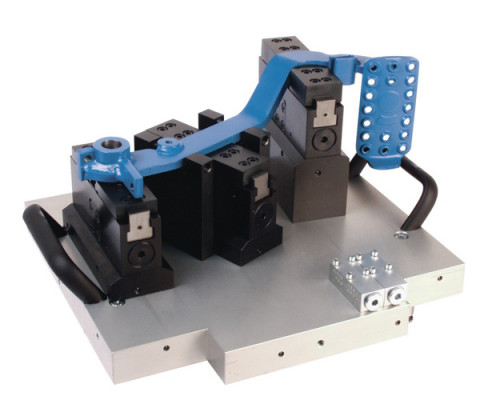

De hydraulisch bedienbare palletspanners van Roemheld worden gebruikt op spanmallen voor het spannen van vormstabiele werkstukken.
De spanners zijn vooral geschikt voor serieproductie in de geautomatiseerde productieomgeving.





Compacte uitvoering:

De spanners worden hydraulisch aangestuurd, dubbel werkend, voorzien van centrale smering en hebben een uitstekende bescherming tegen spanen.
Door de compacte bouwvorm zijn de spanners uiterst plaatsbesparend op een spanmal.
Leverbaar in de uitvoering 40 en 65 mm bekbreedte, maximale spankracht 6,5 en 9 kN.
Maximale bedrijfsdruk is 250 bar.

De palletspanners zijn er in drie uitvoeringen:

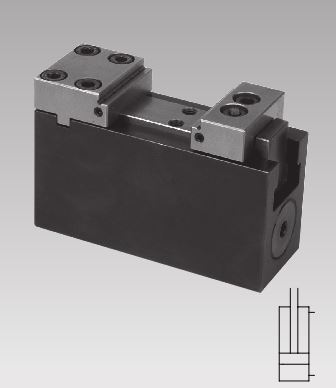

Spanners met 1 beweegbare bek en 1 vaste bek. Datablad vaste bek
Spanners met twee beweegbare bekken, volledig centrisch. Datablad centrisch

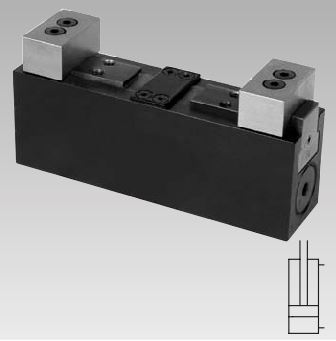

Spanners met twee beweegbare bekken, met 'leveling' functie. Datablad positie flexibel

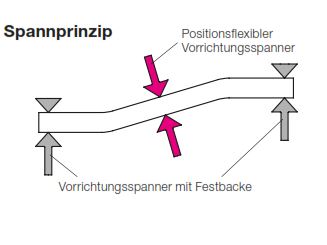

Positie flexibel:

Bij de spanner met 'leveling' functie bewegen de bekken zich centrisch, maar onafhankelijk van elkaar.
Bij het spannen leggen de bekken eerst nagenoeg zonder kracht tegen het werkstuk, pas daarna stijgt de spankracht en wordt er maximaal gespannen.
De bekken worden door een keilmechaniek geborgd tegen verschuiven.
Het werkstuk wordt 'zwevend' spanningsvrij gespannen.

Montage:

De hydraulische aansluitingen en montage gaten bevinden zich aan de onderzijde van de spanners.
Wanneer er geen mogelijkheid is voor directe montage, kan een adapter plaat worden gebruikt.

Eigenschappen:

De palletspanners zijn alleen geschikt voor buitenspannen.
Na 500 spanbewegingen moeten de geleidingen centraal worden gesmeerd.
De maximale bedrijfstemperratuur is 80°C.

De opzetbekken zijn standaard in onbewerkte vorm en kunnen klantspecifiek worden aangepast.
